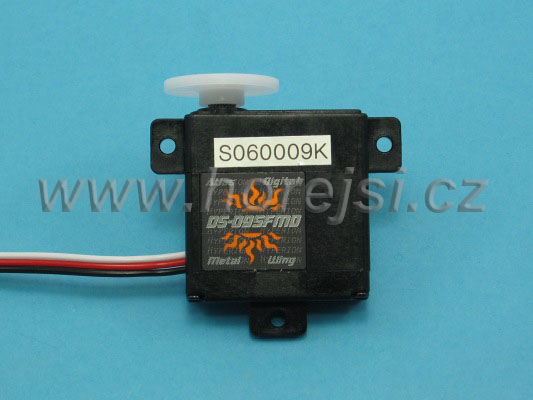

Programovatelné digitální servo HYPERION ATLAS je 9,5 mm široké.
Je speciálně určené pro montáž do křídel s tenkým profilem: větroně, elektrovětroně a pod. Kromě malých rozměrů nabízí vysokou přesnost řízení.
Význam zkratek v názvu:
F - vysoká rychlost
M - kovové převody
D - dvojité kuličkové ložisko
Max. napájecí napětí 6,5 V až 7,3V BEZ ZATÍŽENÍ !!! Možnost použít pro napájení LiFePO4 2S.
| Hmotnost |
18.0g |
| Rychlost sec/60 st. 4.8v/6.0 |
0.18/0.15 |
| Dynamický moment Kg/cm 4.8/6.0v |
4.0/4.5 |
| Přídržný moment Kg/cm 4.8v/6.0v |
8.0/9.0 |
| Rozměry mm |
31.5x9.5x32.7 |
| Hlavní materiál převodovky |
Kov |
| Ložiska |
Dvě kuličková ložíska |
| Operační teplota |
-10 až +60 C |
| Proud (4.8V) |
6.0mA / 170mA |
| Proud (6.0V) |
6.0mA / 200mA |
| Proud naprázdno (4.8V) |
750mA |
| Proud naprázdno (6.0V) |
900mA |
| Min. napětí |
3.5V se zátěží |
| Max.napětí |
bez zátěže 7.3V /se zátěží 6.3V |
Programování pomocí počítačové aplikace (EXE) (návod PDF) nebo přístroje Emeter 2.
K programování počítačem je potřebná propojka PRG-USB.
Programovatelné parametry:
- úhel maximální výchylky páky 10-70 stupňů (výrobní nastavení 45 st.)
- reverzování pohybu
- rychlost 1% až 100% (výrobní nastavení 100%)
- nastavení středu
- nastavení citlivosti
- kompatibilita s různými vysílači (automatické nastavení neutrálu)
Balení obasahuje sadu páček, montážní materiál a detailní technické údaje.
Programování pomocí Emeteru 2
| Výchylka: |
Rychlost: |
 |
 |
| Neutrál: |
Pásmo necitlivosti: |
 |
 |
| Smysl otáčení: |
|
 |
|
